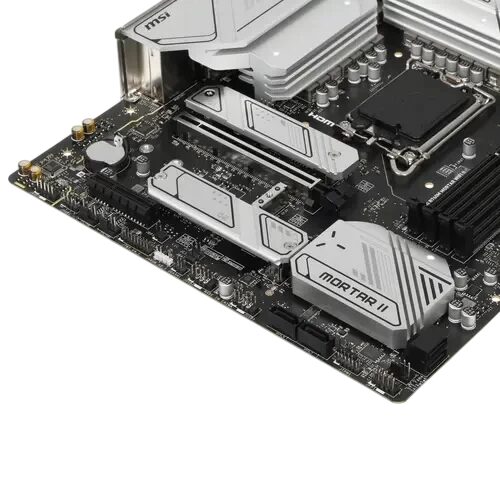

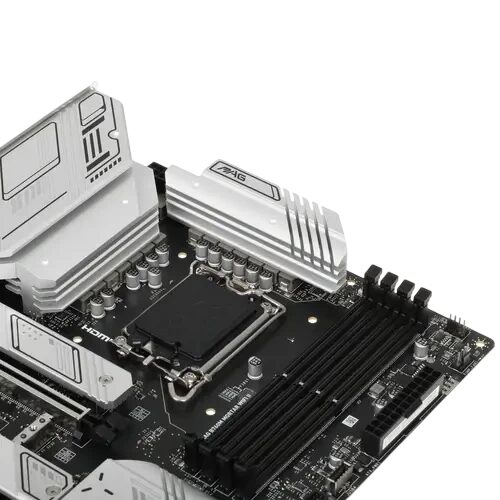

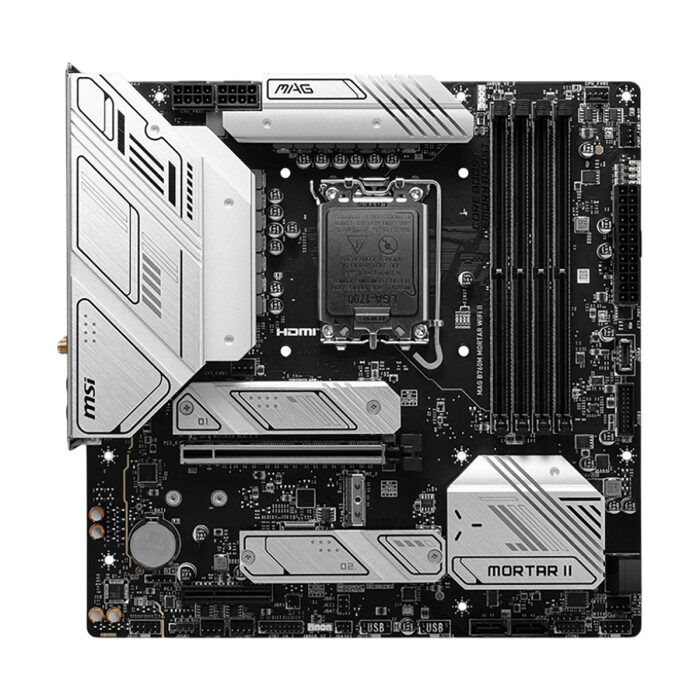

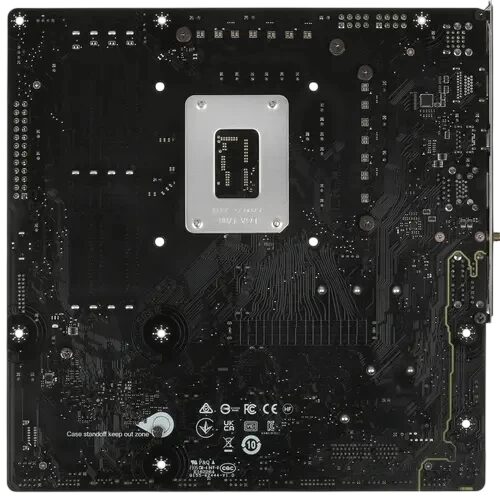

MSI MAG B760M MORTAR WIFI II

Характеристики

Сокет

LGA1700

Чипсет

B760

Форм-фактор

Micro-ATX

Тип памяти

DDR5

Слотов памяти

4× DDR5

Макс. память

192 ГБ

Макс. частота памяти

7800+ MHz(OC)

Слоты расширения

1x PCIe 5.0 x16 | 1x PCIe 3.0 x4

Слотов M.2

3 (PCIe 4.0)

SATA

4× SATA 6 Гбит/с

Версия PCIe

PCIe 4.0

USB-порты (задняя панель)

3x USB 10Gbps Type-A | 1x USB 20Gbps Type-C | USB 2.0 (rear)

Аудиокодек

Realtek ALC897 | 7.1-channel

Сетевой контроллер

Realtek 2.5GbE

Wi-Fi

Wi-Fi 6E

Видеовыходы

1x HDMI | 1x DisplayPort

Разъёмы вентиляторов

6

Подсветка (ARGB/RGB)

2x ARGB (JARGB_V2) | 1x RGB (JRGB)

Размеры

244 x 244 mm

Бренд

MSI

Производитель чипсета

Intel

Серия

MSI MAG

Модель

MSI MAG B760M MORTAR WIFI II

Артикул производителя

MAG B760M MORTAR WIFI II

Цвет

черный

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake, Raptor Lake Refresh

Высота

244 мм

Ширина

244 мм

Форм фактор памяти

DIMM

Количество слотов памяти

4

Количество каналов памяти

2

Максимальный объем памяти

256 ГБ

Максимальная частота памяти (JEDEC/без разгона)

5600 МГц

Максимальная частота памяти в разгоне

5800 МГц, 6000 МГц, 6200 МГц, 6400 МГц, 6600 МГц, 6800 МГц, 7000 МГц, 7200 МГц, 7400 МГц, 7600 МГц, 7800 МГц

Версия PCI Express накопителей

4.0

Количество разъемов M.2

3

Разъемы M.2 (M), PCIe линии процессора

1 x 2242/2260/2280 (PCIe 4.0 x4)

Разъемы M.2 (M), PCIe линии чипсета

1 x 2260/2280 (PCIe 4.0 x4), 1 x 2280 (SATA/PCIe 4.0 x4)

Тип слотов M.2

1 x (M) 2242/2260/2280 PCIe 4.0 x4, 1 х (M) 2260/2280 PCIe 4.0 x4, 1 х (M) 2280 SATA/PCIe 4.0 x4

Поддержка NVMe

есть

Поддержка M.2 RAID

нет

Количество портов SATA

4

Поддержка SATA RAID

1, 5, 10

Другие разъемы накопителей

нет

Версия PCI Express

5.0

Количество слотов PCI-E x16

1 x PCIe 5.0 (в режиме x16)

Поддержка SLI/CrossFire

нет

Количество карт в SLI/Crossfire

0 шт

Другие слоты расширения

1 x PCIe x4

Разъемы USB на задней панели

1 x USB 3.2 Gen2x2 Type-C, 3 х USB 3.2 Gen2 Type A, 4 x USB 2.0 Type A

Порты USB Type-A

3 x USB 3.2 Gen 2, 4 x USB 2.0

Порты USB Type-C

1 x USB 3.2 Gen 2x2

Порты PS/2

нет

Thunderbolt

нет

Количество аналоговых аудио разъемов

5

Цифровые аудио порты (S/PDIF)

TOSLINK (S/PDIF оптический)

Количество сетевых портов (RJ-45)

1

Разъем RS-232 (COM)

нет

Интерфейс LPT

нет

Внутренние коннекторы USB на плате

1 x USB 3.2 Gen1 (19 pin), 2 x USB 2.0 (9 pin)

Внутренние USB Type-A разъемы

1 x USB 3.2 Gen 1 (19 pin), 2 x USB 2.0 (9 pin)

Внутренние USB Type-C разъемы

1 x USB 3.2 Gen 2

Разъем питания кулера CPU

1 x 4 pin (кулер)

Разъемы для помпы СЖО (4 pin)

1

Разъемы для вентиляторов 4 pin PWM

4

Разъем ARGB 3 pin (+5V-D-G)

2

Разъем RGB 4 pin (12V-G-R-B)

1

M.2 ключ E

есть

Разъем M.2 (E) для модулей беспроводной связи

есть

Основной разъем питания

24 pin

Разъем питания процессора

2 x 8 pin

Количество фаз питания

12+1+1

Активное охлаждение

нет

Пассивное охлаждение

2 x M.2 слот, зона VRM, чипсет

Количество слоев печатной платы

6

Скорость сетевого адаптера

2.5 Гбит/с

Встроенный адаптер Wi-Fi

6E (802.11ax)

Bluetooth

5.3

Разъемы SMA (для антенны Wi-Fi)

есть

Звуковая схема

7.1

Чипсет звукового адаптера

Realtek ALC897

Длина коробки

23 см

Ширина коробки

19 см

Высота коробки

8.5 см

Вес с упаковкой

0.9 кг

Комплектация

антенна Wi-Fi, документация, задняя планка, кабель SATA

Страна-производитель

Китай

Кнопки на плате

нет

Подсветка элементов платы

нет

ПО для синхронизации подсветки

MSI Mystic Light

Тип поставки

BOX

Особенности

1 разъем для подключения плат расширения с поддержкой USB4, поддержка Intel XMP

EAN

4711377140119

Part number

MAG B760M MORTAR WIFI II
