MSI MEG X870E ACE MAX

Характеристики

Сокет

AM5

Чипсет

X870E

Форм-фактор

ATX

Тип памяти

DDR5

Слотов памяти

4× DDR5

Макс. память

256 ГБ

Макс. частота памяти

DDR5-9000(OC)

Питание (VRM)

22+2+1 фаз

Слоты расширения

2x PCIe 5.0 x16 | 1x PCIe 5.0 x4

Слотов M.2

5 (с PCIe 5.0)

SATA

4× SATA 6 Гбит/с

Версия PCIe

PCIe 5.0

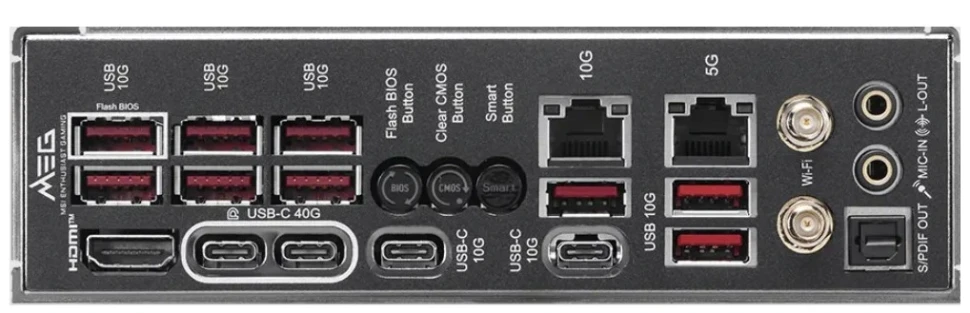

USB-порты (задняя панель)

2x USB4 40Gbps Type-C | 9x USB 10Gbps Type-A | 2x USB 10Gbps Type-C

Аудиокодек

Realtek ALC4082 + ESS ES9219Q | 7.1

Сетевой контроллер

Marvell AQC113CS 10GbE + Realtek 8126 5GbE

Wi-Fi

Wi-Fi 7

Видеовыходы

1x HDMI

Разъёмы вентиляторов

8

Подсветка (ARGB/RGB)

3x ARGB Gen2 | 1x RGB

Размеры

305 x 244

Бренд

MSI

Производитель чипсета

AMD

Серия

MEG

Модель

MSI MEG X870E ACE MAX

Артикул производителя

MEG X870E ACE MAX

Цвет

черный

Совместимые ядра процессоров AMD

Granite Ridge, Phoenix, Raphael

Высота

305 мм

Ширина

244 мм

Форм фактор памяти

DIMM

Количество слотов памяти

4

Количество каналов памяти

2

Максимальный объем памяти

256 ГБ

Максимальная частота памяти (JEDEC/без разгона)

5600 МГц

Максимальная частота памяти в разгоне

5600 МГц, 5800 МГц, 6000 МГц, 6200 МГц, 6400 МГц, 6600 МГц, 6800 МГц, 7000 МГц, 7200 МГц, 7400 МГц, 7600 МГц, 7800 МГц, 8000 МГц, 8200 МГц, 8400 МГц, 8600 МГц, 8800 МГц, 9000 МГц

Версия PCI Express накопителей

5.0

Количество разъемов M.2

5

Разъемы M.2 (M), PCIe линии процессора

2 x 2260/2280 (PCIe 5.0 x4)

Разъемы M.2 (M), PCIe линии чипсета

1 x 2260/2280 (PCIe 4.0 x4), 1 x 2280 (PCIe 4.0 x4), 1 x 2280/22110 (PCIe 4.0 x4)

Поддержка NVMe

есть

Поддержка M.2 RAID

1, 5, 10

Количество портов SATA

4

Поддержка SATA RAID

1, 10

Другие разъемы накопителей

нет

Версия PCI Express

5.0

Количество слотов PCI-E x16

1 x PCIe 5.0 (в режиме x8), 1 x PCIe 5.0 (в режиме x16)

Поддержка SLI/CrossFire

нет

Количество карт в SLI/Crossfire

0 шт

Другие слоты расширения

1 x PCIe x4

Порты USB Type-A

9 x USB 3.2 Gen 2

Порты USB Type-C

2 x USB 3.2 Gen 2, 2 x USB4

Порты PS/2

нет

Количество аналоговых аудио разъемов

2

Цифровые аудио порты (S/PDIF)

TOSLINK (S/PDIF оптический)

Количество сетевых портов (RJ-45)

2

Разъем RS-232 (COM)

нет

Интерфейс LPT

нет

Внутренние USB Type-A разъемы

2 x USB 2.0 (9 pin), 2 x USB 3.2 Gen 1 (19 pin)

Внутренние USB Type-C разъемы

1 x USB 3.2 Gen 2x2

Разъем питания кулера CPU

1 x 4 pin (кулер)

Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)

2

Разъемы для вентиляторов 4 pin PWM

5

Разъем ARGB 3 pin (+5V-D-G)

3

Разъем RGB 4 pin (12V-G-R-B)

1

Разъем M.2 (E) для модулей беспроводной связи

есть

Основной разъем питания

24 pin

Разъем питания процессора

2 x 8 pin

Количество фаз питания

18+2+1

Активное охлаждение

нет

Пассивное охлаждение

4 x M.2 слот, звуковая карта, зона VRM, чипсет

Количество слоев печатной платы

8

Скорость сетевого адаптера

10 Гбит/с

Чипсет сетевого адаптера

Marvell AQtion AQC113CS, Realtek 8126

Встроенный адаптер Wi-Fi

Wi-Fi 7 (802.11be)

Bluetooth

5.4

Разъемы SMA (для антенны Wi-Fi)

есть

Звуковая схема

7.1

Чипсет звукового адаптера

Realtek ALC4082

Комплектация

4 x кабель SATA, EZ M.2 Clip 2 Remover, антенна Wi-Fi, документация, комплект наклеек, крепеж для разъема M.2, разветвитель ARGB, флешка с ПО

Кнопки на плате

кнопка Flash BIOS, кнопка Smart, кнопка очистки CMOS

Подсветка элементов платы

есть

ПО для синхронизации подсветки

MSI Mystic Light

Тип поставки

BOX

Особенности

1 разъем m.2 находится на обратной стороне материнской платы, PCIe 6 pin, PCIe 8 pin, поддержка AMD EXPO, поддержка памяти CUDIMM
